金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
網站僅展示部分產品，更多產品可咨詢了解。 根據您的需求精準推薦產品，支持定制！
|
名稱 |
內容 |
||
|
測量 范圍 |
Z軸(垂直) |
640μm (-320μm~+320μm) / 25200μin (-12600μin~+12600μin) |
|
|
|
X軸(水平) |
17.5mm（0.69 inch） |
|
|
分辨率 |
Z軸 （垂直） |
0.002μm/±20μm |
0.004μm/±40μm |
|
|
|
0.008μm/±80μm |
0.020μm/±160μm |
|
|
|
0.040μm/±320μm |
|
|
測量 項目 |
參數 |
Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr（Tp） RPc Rk Rpk Rvk Mr1 Mr2 |
|
|
|
標準 |
ISO4287國際標準；ANSI B46.1美國標準； DIN4768德國標準；JIS B601日本標準 |
|
|
|
圖形 |
支承率曲線，粗糙度 原始輪廓，濾波波形 |
|
|
濾波器 |
RC,PC-RC,Gauss,D-P |
||
|
取樣長度 |
0.25,0.8,2.5mm |
||
|
評定長度 |
Ln= lr×n n=1~5 |
||
傳感器 |
測量原理 |
位移式差動電感 |
||||||||||||||
|
|
觸針 |
天然金剛石，90錐角，5μm針尖半徑 |
||||||||||||||
|
|
測力 |
觸針測力：4mN；導頭測力：<400mN |
||||||||||||||
|
|
導頭 |
硬質合金，滑行方向半徑40mm |
||||||||||||||
|
|
滑行速度 |
lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s |
||||||||||||||
|
|
|
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s |
||||||||||||||
|
示值精度 |
0.001μm |
|||||||||||||||
|
示值誤差 |
±(5nm+0.1A) A:多刻線樣板參數Ra的標準值 |
|||||||||||||||
|
示值重復性（變動性） |
不大于3% |
|||||||||||||||
|
殘余輪廓 |
不大于0.010μm |
|||||||||||||||
|
電源及充電電壓 |
3600mAh鋰離子電池， |
|||||||||||||||
|
主機外形尺寸 |
155×145×58mm |
|||||||||||||||
|
驅動器外形尺寸 |
23×27×115mm |
|||||||||||||||
|
支架可調高度 |
40mm |
|||||||||||||||
|
重量 |
約1000g |
|||||||||||||||
|
工作環境 |
溫度：- 20℃ ~ 40℃ 濕度：< 90% RH |
|||||||||||||||
|
儲存運輸環境 |
溫度：- 40℃ ~ 60℃ 濕度：< 90% RH |
|||||||||||||||
|
可選配件 |
磁性表座、表座連接塊、高度尺、高度尺連接塊，曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器、極小孔傳感器、延長桿、轉接桿、微型打印機、200mm測量平臺、300mm大理石測量平臺，數傳處理軟件，手機APP |
|||||||||||||||

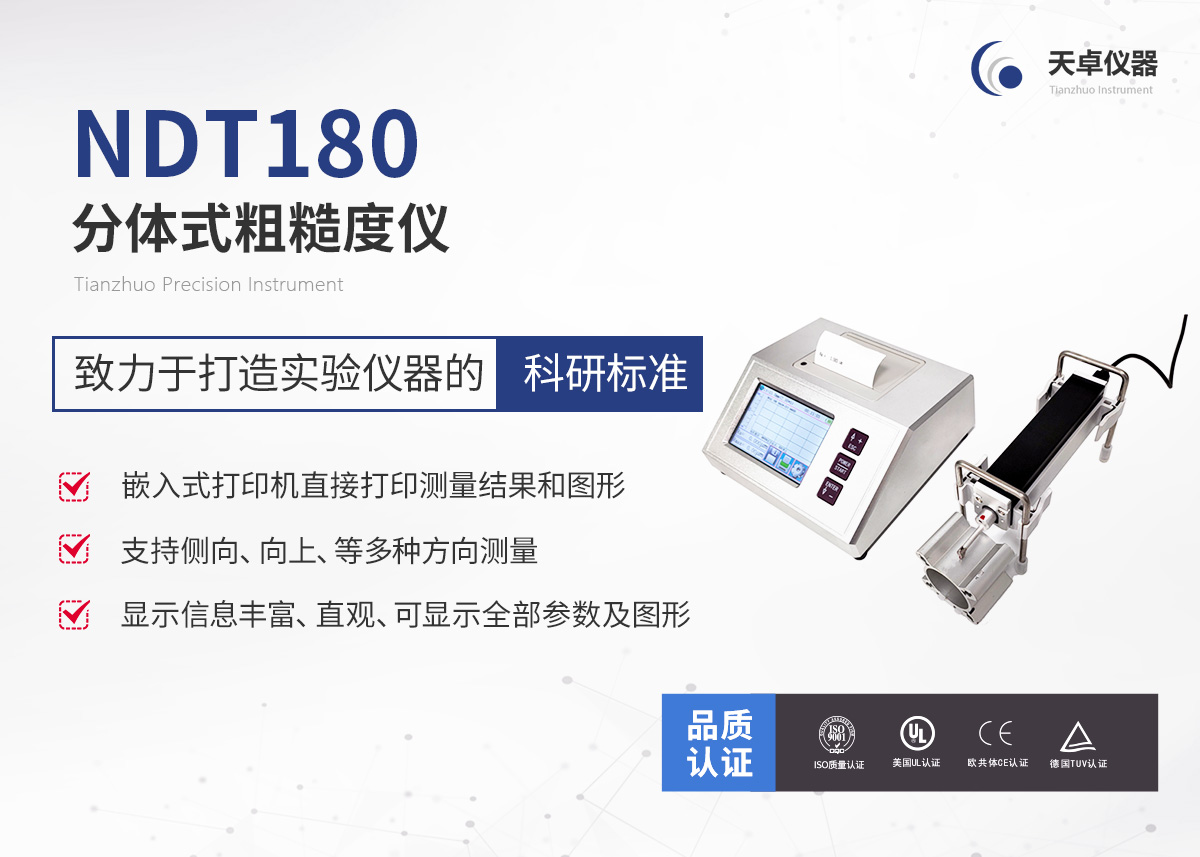

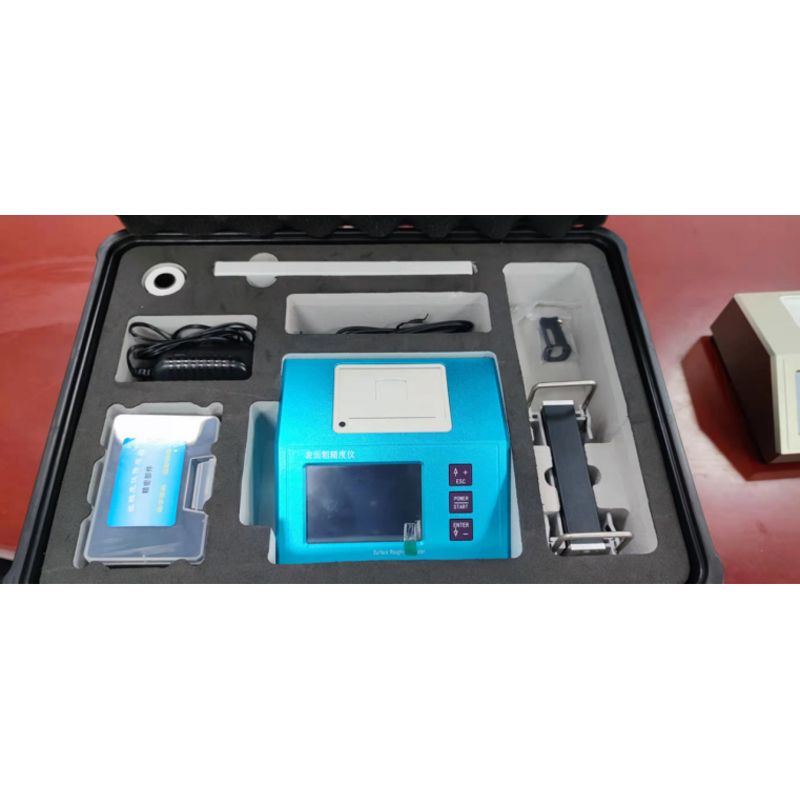

NDT180儀器配置單:
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
粗糙度儀主機 |
1臺 |
|
|
2 |
標配傳感器TS160斧式傳感器 |
1只 |
非保修件 |
|
3 |
高度調節支架 |
1套 |
|
|
4 |
校準試塊 |
1塊 |
|
|
5 |
試塊支架 |
1個 |
|
|
6 |
探頭線 |
1條 |
長度1米 |
|
7 |
觸摸筆 |
1只 |
|
|
8 |
充電器 |
1個 |
|
|
9 |
USB數據線 |
1條 |
|
|
10 |
使用說明書 |
1本 |
|
|
11 |
合格證 |
1張 |
|
|
12 |
保修卡 |
1張 |
|
|
13 |
儀器箱 |
1個 |
|
|
14 |
數據處理軟件光盤 |
|
可選附件可贈送電子版 |
|
15 |
表座連接塊 |
|
可選附件 |
|
16 |
高度尺連接適配器 |
|
可選附件 |
|
17 |
平面探頭保護套 |
|
可選附件 |
|
18 |
圓柱探頭保護套 |
|
可選附件 |
|
19 |
熱敏打印機 |
|
可選附件 |
|
20 |
曲面?zhèn)鞲衅?/p> |
|
可選附件 |
|
21 |
深槽傳感器 |
|
可選附件 |
|
22 |
小孔傳感器 |
|
可選附件 |
|
23 |
極小孔傳感器 |
|
可選附件 |
適用范圍：
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
特點：
機電一體化設計，嵌入式打印機直接打印測量結果和圖形；

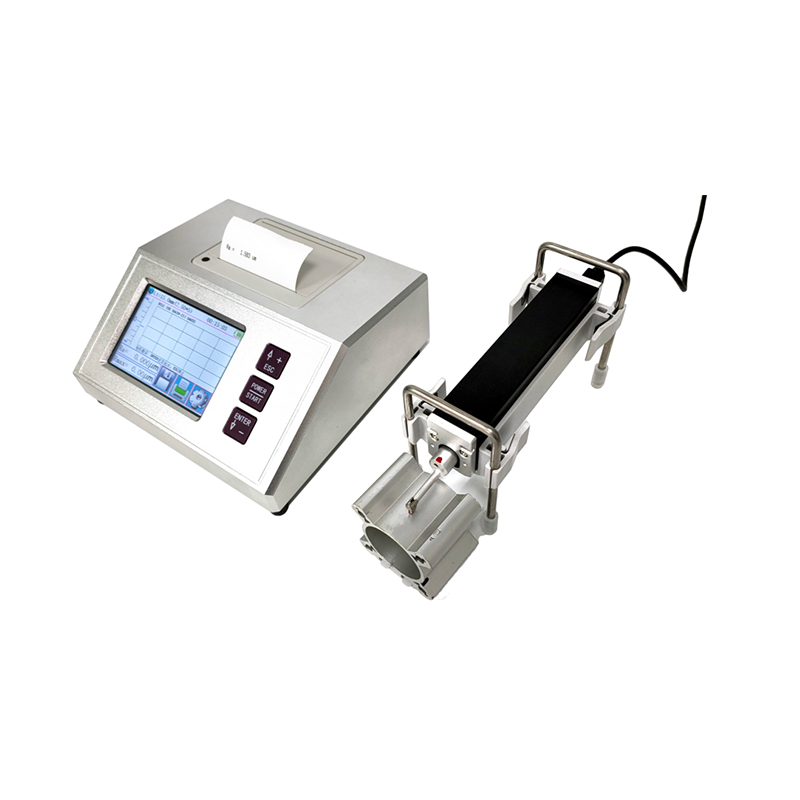

分體式自由選擇測量方式，支持側向、向上、等多種方向測量；
640μm 大量程測量范圍，增強型可以：800μm。

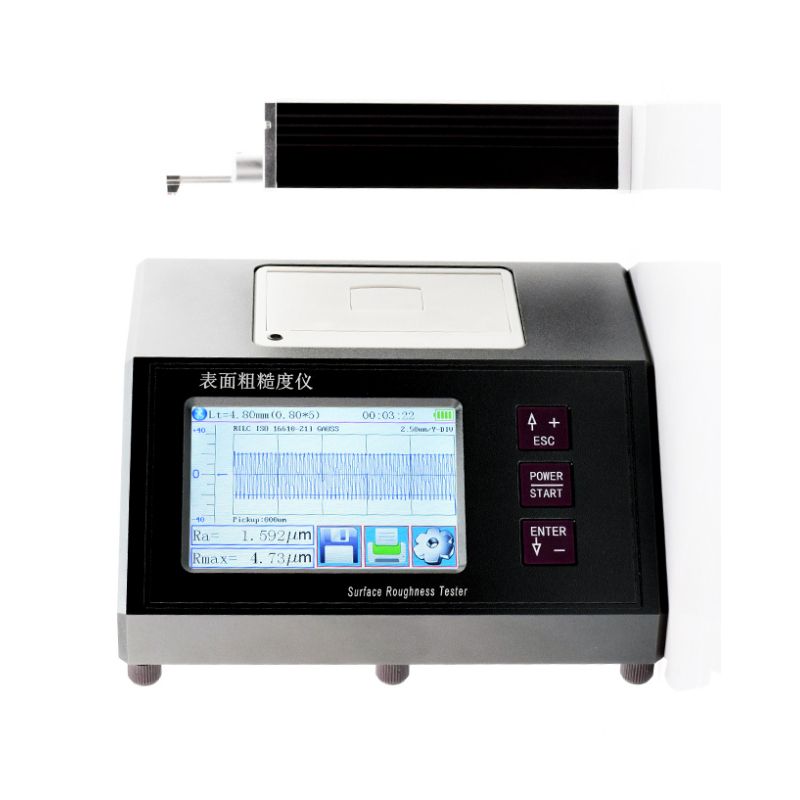

3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
簡易按鍵和觸摸屏雙操作；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容 ISO、DIN、ANSI、JIS 多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
連續工作時間大于50個小時
大容量數據存儲，可存儲 100 組原始數據及波形。
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計
